滾子鏈聯軸器
時間:2013-10-14 14:00來源:未知 作者:www.cou420u46.cn 點擊:次

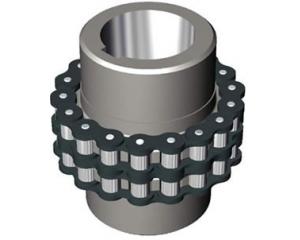

GL型滾子鏈聯軸器 特點及應用場合：具有少量補償兩軸相對偏移的能力，結構簡單，裝拆方便，尺寸緊湊，質量輕，工作可靠，壽命長。可用于潮濕、多塵、高溫、耐腐蝕工況環境。不適用于高速和較劇烈沖擊載荷和扭振工況條件。不宜用于起動頻繁、正反轉多變的工作部位。
|
GL型滾子鏈聯軸器基本參數和主要尺寸:(GB/T 6069-85)mm |
|
型號
|
公稱扭矩
Tn N.m
|
轉速
r/min
|
軸孔直徑
d1,d2
|
軸孔長度
|
鏈號
|
齒數Z |
節距P
|
D
|
S
|
Dk
max
|
Lk
max
|
****尺寸偏差 |
慣性扭矩
(kg.m2)
|
重量(kg) |
|
無罩 |
有罩 |
L |
L1 |
軸向mm |
徑向mm |
角度° |
|
GL1
|
40
|
1400 |
4500
|
16-20
|
42-52
|
38 |
06B
|
14 |
9.525
|
51.06
|
4.9
|
70
|
70
|
1.4 |
±0.19 |
1° |
0.00010
|
0.40 |
|
GL2
|
63
|
1250 |
4500
|
19-24
|
42-52
|
38 |
06B
|
16 |
9.525
|
57.08
|
4.9
|
75
|
75
|
1.4 |
±0.19 |
1° |
0.00020
|
0.70 |
|
GL3
|
100
|
1000 |
4000
|
20-25
|
52-62
|
38-44 |
08B
|
14 |
12.7
|
68.88
|
6.7
|
85
|
80
|
1.9 |
±0.25 |
1° |
0.00038
|
1.1 |
|
GL4
|
160
|
1000 |
4000
|
24-32
|
52-82
|
44-60 |
08B
|
16 |
12.7
|
76.91
|
6.7
|
95
|
88
|
1.9 |
±0.25 |
1° |
0.00086
|
1.8 |
|
GL5
|
250
|
900 |
3150
|
28-40
|
62-112
|
60-84 |
10A
|
16 |
15.875
|
94.46
|
9.2
|
112
|
100
|
2.3 |
±0.32 |
1° |
0.0025
|
3.2 |
|
GL6
|
400
|
630 |
2500
|
32-50
|
82-112
|
60-84 |
10A
|
20 |
15.875
|
116.57
|
9.2
|
140
|
105
|
2.3 |
±0.32 |
1° |
0.0058
|
5.0 |
|
GL7
|
630
|
630 |
2500
|
40-60
|
112-142
|
84-107 |
12A
|
18 |
19.05
|
127.78
|
10.9
|
150
|
122
|
2.8 |
±0.38 |
1° |
0.012
|
7.4 |
|
GL8
|
1000
|
500 |
2240
|
45-70
|
112-142
|
84-107 |
16A
|
16 |
25.40
|
154.33
|
14.3
|
180
|
135
|
3.8 |
±0.50 |
1° |
0.025
|
11.1 |
|
GL9
|
1600
|
400 |
2000
|
50-80
|
112-172
|
107-132 |
16A
|
20 |
25.40
|
186.20
|
14.3
|
215
|
145
|
3.8 |
±0.50 |
1° |
0.061
|
20.0 |
|
GL10
|
2500
|
315 |
1600
|
60-90
|
142-172
|
107-132 |
20A
|
18 |
31.75
|
213.02
|
17.8
|
245
|
165
|
4.7 |
±0.63 |
1° |
0.079
|
26.1 |
|
GL11
|
4000
|
250 |
1500
|
75-100
|
142-212
|
107-167 |
24A
|
16 |
38.1
|
213.49
|
21.5
|
270
|
195
|
5.7 |
±0.76 |
1° |
0.188
|
39.2 |
|
GL12
|
6300
|
250 |
250
|
85-120
|
172-212
|
132-167 |
28A
|
16 |
44.45
|
270.08
|
24.9
|
316
|
205
|
6.6 |
±0.88 |
1° |
0.380
|
59.4 |
|
GL13
|
10000
|
200 |
1120
|
100-140
|
212-252
|
167-202 |
32A
|
18 |
50.8
|
340.80
|
28.6
|
380
|
230
|
7.6 |
±1.0 |
1° |
0.869
|
86.5 |
|
GL14
|
16000
|
200 |
1000
|
120-160
|
212-302
|
167-242 |
32A
|
22 |
50.8
|
405.22
|
28.6
|
450
|
250
|
7.6 |
±1.0 |
1° |
2.06
|
150.8 |
|
GL15
|
25000
|
200
|
900
|
140-190
|
252-352
|
202-228 |
40A
|
20 |
63.5
|
466.25
|
35.6
|
510
|
285
|
9.5 |
±0.27 |
1° |
4.37
|
234.4 |
|
