JS型蛇型彈簧聯軸器

時間:2020-06-03 09:21來源:未知作者:www.cou420u46.cn 點擊:次

JS型蛇型彈簧聯軸器 特點及應用場合：是一種結構先進的金屬彈性聯軸器。它靠蛇形彈簧片來傳遞扭矩。其傳動特性與優點如下：

1、減振性好，使用壽命長聯軸器以蛇形彈簧片軸向嵌入兩半36％以上。梯形截面的蛇形彈簧片采用彈簧鋼，經嚴格的熱處理加工而成，具有良好的機械性能，從而使聯軸器的使用壽命遠比非金屬彈性元件聯軸器（如彈性套柱銷，尼龍棒銷聯軸器）大為增長。

2、承受變動載荷范圍大，起動兩個半聯軸器與簧片接觸的齒面是弧形的，當傳遞扭矩增大時，彈簧片將沿齒弧面變形，使兩個半聯軸器作用在簧片上的力點靠近。簧片與齒面的接觸點即力矩的變化，是隨著傳遞扭矩的大小而變化的，它的傳動特性是變剛度的。因而它具有比一般彈性聯軸器能承受更大的載荷變動量。從下圖可見，傳動力使簧片沿齒弧變形時所產生的緩沖作用，尤其在機器起動時或強力沖擊載荷時，可保護配套機件。

3、傳動效率高，運行可靠聯軸器的傳動效率，經測定達99.47％，其短時超載能力為額定扭矩的兩倍，運行可靠。

4、噪聲低，潤滑好鋁合金罩殼以保護彈簧避免運轉時向外甩出，且殼體內儲滿黃油，不僅使?jié)櫥己茫沂够善瑖Ш蠒r(shí)的噪聲被黃油阻尼吸收而消除。

5、結構簡單，裝拆方便整機零件少，體積小，重量輕，被設計成梯形截面的彈簧片與梯形齒槽的吻合尤為方便，緊密，從而使裝拆，維護比一般聯軸器簡便。

6、允許有較大的安裝偏差由于彈簧片與齒弧面是點接觸的，所以使聯軸器能獲得較大的撓性。它能被安裝在同時有徑向，角向，軸向的偏差情況下正常工作，具體安裝偏差值見另表

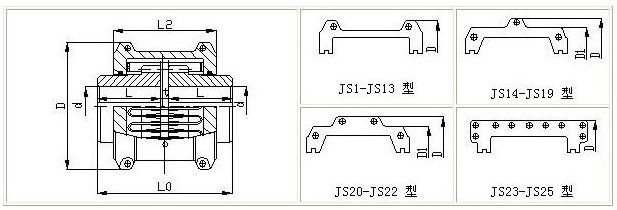

JS型蛇型彈簧聯軸器的參數及主要尺寸：（JB/T 8869-2000)mm

型號	公稱轉矩 Tn kN.m	許用轉速 r/min	軸孔直徑 d	軸孔長度 L	總長度 L₀	L₂	D	D₁	間隙 t	重量 kg	潤滑油 kg	許用位移量
型號	公稱轉矩 Tn kN.m	許用轉速 r/min	軸孔直徑 d	軸孔長度 L	總長度 L₀	L₂	D	D₁	間隙 t	重量 kg	潤滑油 kg	徑向y	軸向x	角向a
JS1	0.045	4500	18-22	47	97	66	95	-	3	1.91	0.027	0.15	±0.3	0.076
JS2	0.14	4500	22-35	47	97	68	105	-	3	2.59	0.041	0.15	±0.3	0.076
JS3	0.224	4500	25-42	50	103	70	115	-	3	3.36	0.054	0.15	±0.3	0.076
JS4	0.4	4500	32-60	60	123	80	130	-	3	5.45	0.068	0.20	±0.3	0.10
JS5	0.63	4350	40-56	63	129	92	150	-	3	7.26	0.086	0.20	±0.3	0.127
JS6	0.90	4125	48-65	76	155	95	160	-	3	10.4	0.113	0.20	±0.3	0.127
JS7	1.80	3600	55-80	89	181	116	190	-	3	17.7	0.172	0.20	±0.3	0.15
JS8	3.15	3600	65-95	98	199	122	210	-	3	25.4	0.254	0.20	±0.3	0.18
JS9	5.6	2440	75-110	120	245	155	250	-	5	42.2	0.426	0.25	±0.5	0.20
JS10	8.0	2250	85-120	127	259	162	270	-	5	54.5	0.508	0.25	±0.5	0.23
JS11	12.5	2025	90-140	149	304	192	310	-	6	81.3	0.735	0.28	±0.6	0.25
JS12	18	1800	110-170	162	330	195	346	-	6	121	0.908	0.28	±0.6	0.30
JS13	25	1650	120-200	184	374	201	384	-	6	178	1.135	0.28	±0.6	0.33
JS14	35.5	1500	140-200	183	372	271	450	391	6	234	1.952	0.30	±0.6	0.40
JS15	50	1350	160-240	198	402	279	500	431	6	317	2.815	0.30	±0.6	0.45
JS16	63	1225	180-280	216	438	304	566	487	6	448	3.496	0.30	±0.6	0.5
JS17	90	1100	200-300	239	484	322	630	555	6	620	3.76	0.38	±0.6	0.56
JS18	125	1050	240-320	260	526	356	675	608	6	776	4.4	0.38	±0.6	0.6
JS19	160	900	280-360	280	566	355	756	660	6	1058	5.63	0.38	±1.3	0.68
JS20	224	820	300-380	305	623	432	845	751	13	1426	10.5	0.46	±1.3	0.74
JS21	315	730	320-420	325	663	490	920	822	13	1787	16.1	0.46	±1.3	0.8
JS22	400	680	340-450	345	703	546	1000	905	13	2269	24.1	0.48	±1.3	0.89
JS23	500	630	360-480	368	749	648	1087	-	13	2951	33.8	0.48	±1.3	0.96
JS24	630	580	400-460	401	815	698	1180	-	13	3836	50.2	0.5	±1.3	1.07
JS25	800	540	420-500	432	877	762	1260	-	13	4686	67.2	0.5	±1.3	1.77
