HL,HLL(LX,LXZ)彈性柱銷聯軸器 特點及應用場合：具有微量補償性能，結構簡單，容易制造，更換柱銷方便，可靠性差，適用于有軸向竄動，起動頻繁，正反轉的軸系傳動，不適用于工作可靠性要求精度高的部位，不宜用于高速、重載及有強烈沖擊振動的軸系傳動，安裝精度低的軸系亦不應選用。

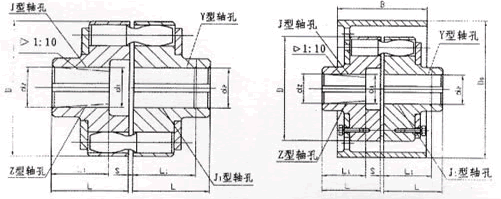

HL、HLL(LX、LXZ)型(帶制動輪）彈性柱銷聯軸器的參數及主要尺寸：(GB/T 5014-85<2003>)   mm



型號		公稱轉矩 N.m	軸孔直徑 d1,d2,dz	軸孔長度L、L1		D	S	D0	B	質量 kg
				Y,J,J1,Z
HL	HLL			HL	HLL					HL	HLL
HL1 (LX1)	-	160	12-24	27-52	-	90	2.5	--	--	2	--
HL2 (LX2)	HLL1 (LXZ1)	315	20-35	38-82	38-82	120	2.5	200	85	5	11
HL3 (LX3)	HLL2/HLL3 (LXZ2/LXZ3)	630	30-48	60-112	60-112	160	2.5	200/315	85/132	8	14/25
HL4 (LX4)	HLL4/HLL5 (LXZ4/LXZ5)	1250	40-63	84-142	84-142	195	3	315/400	132/168	22	40/59
HL5 (LX5)	HLL6/HLL7 (LXZ6/LXZ7)	2000	50-75	107-142	84-142	220	3	400/500	168/210	30	69/91
HL6 (LX6)	HLL8/HLL9 (LXZ8/LXZ9)	3150	60-85	107-172	107-172	280	4	400/500	168/210	53.4	88/113
HL7 (LX7)	HLL10/HLL11 (LXZ10/LXZ11)	6300	70-110	107-212	107-212	320	4	500/630	210/265	98	156/189
HL8 (LX8)	HLL12 (LXZ12)	10000	80-125	167-212	132-212	360	5	630	265	119	326
HL9 (LX9)	HL13 (LXZ13)	16000	100-140	167-252	167-252	410	5	710	298	197	337
HL10 (LX10)	HLL14/HLL15 (LXZ14/LXZ15)	25000	110-180	167-302	167-302	480	6	710/800	298/335	322	458/504
HL11 (LX11)	-	31500	130-220	202-352	-	540	6	-	-	520	-
HL12 (LX12)	-	63000	160-260	242-410	-	630	7	-	-	714	-
HL13 (LX13)	-	100000	190-300	282-470	-	710	8	-	-	1057	-
HL14 (LX14)	-	160000	240-340	330-550	-	800	8	-	-	1956	-
