小規格萬向聯軸器 特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。

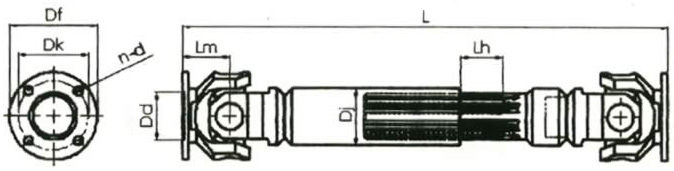

小規格萬向聯軸器基本參數和主要尺寸　　　　　　mm

型號	公稱轉矩N.m	BH		WH	WD	Df	Dk	Dd	Dj	Lm	n-d
		L	Lh	L	L
SWX-58	150	325	35	225	116	58	47	30	38	29	4-6
SWX-65	250	360	40	245	134	65	52	35	42	34	4-7
SWX-75	400	395	40	265	156	75	62	42	50	39	6-7
SWX-90	750	435	45	290	180	90	74.5	47	54	45	4-9
SWX-100	1250	465	55	300	192	100	84	57	60	48	6-9
