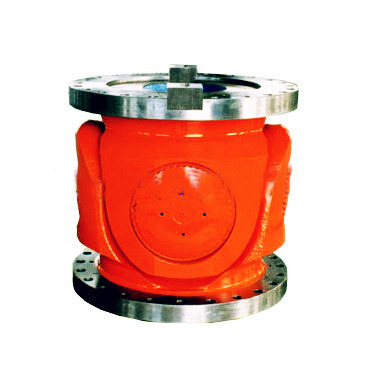

無伸縮短式萬向聯軸器

時間:2013-10-14 14:09來源:未知作者:www.cou420u46.cn 點擊:次

SWC-WD型萬向聯軸器 特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機械，為滿足不同安裝型式要求，有七種結構型式：

BH型--標準伸縮焊接型；

BF型--標準伸縮法蘭型；

DH型--短伸縮焊接型；

CH型--長伸縮焊接型；

WH型--無伸縮焊接型；

WF型--無伸縮法蘭型；

WD型--無伸縮短型；

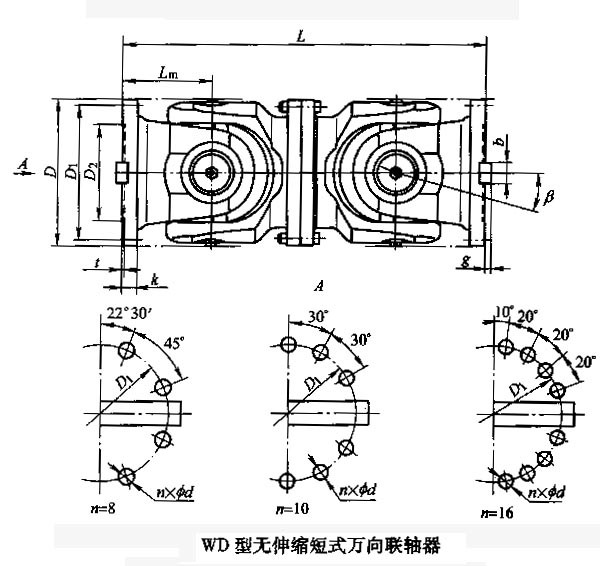

WD型十字軸式萬向聯軸器基本參數和主要尺寸 (JB/T 5513-91)　　　　　mm

型號	回轉直徑 D	公稱轉矩 Tn kN.m	疲勞轉矩 Tf kN.m	軸線折角 β	尺寸		轉動慣量	質量
型號	回轉直徑 D	公稱轉矩 Tn kN.m	疲勞轉矩 Tf kN.m	軸線折角 β	L	L_m	kg.m²	kg
SWC180WD	180	12.5	6.3	≤25	440	110	0.145	52
SWC225WD	225	40	20	≤15	480	120	0.355	82
SWC250WD	250	63	31.5	≤15	560	140	0.831	127
SWC285WD	285	90	45	≤15	640	160	1.715	189
SWC315WD	315	125	63	≤15	720	180	2.820	270
SWC350WD	350	180	90	≤15	776	194	4.791	370
SWC390WD	390	250	125	≤15	860	215	8.229	524
SWC440WD	440	355	180	≤15	1040	260	15.32	798
SWC490WD	490	500	250	≤15	1080	270	25.74	1055
SWC550WD	550	710	355	≤15	1220	305	46.78	1524
SWC620WD	620	1000	500	≤15	1360	340	83.76	2120
