標準伸縮法蘭式聯軸器
時間:2013-10-14 14:10來源:未知 作者:www.cou420u46.cn 點擊:次

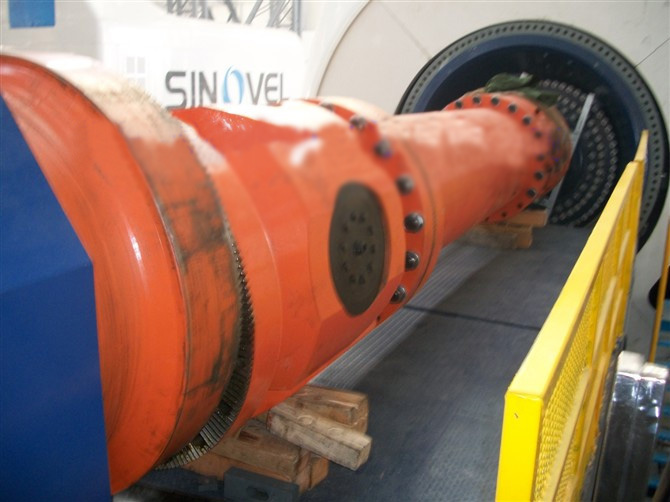

SWC-BF型聯軸器 特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機
械，為滿足不同安裝型式要求，有七種結構型式：
BH型--標準伸縮焊接型；
BF型--標準伸縮法蘭型；
DH型--短伸縮焊接型；
CH型--長伸縮焊接型；
WH型--無伸縮焊接型；
WF型--無伸縮法蘭型；
WD型--無伸縮短型；
|

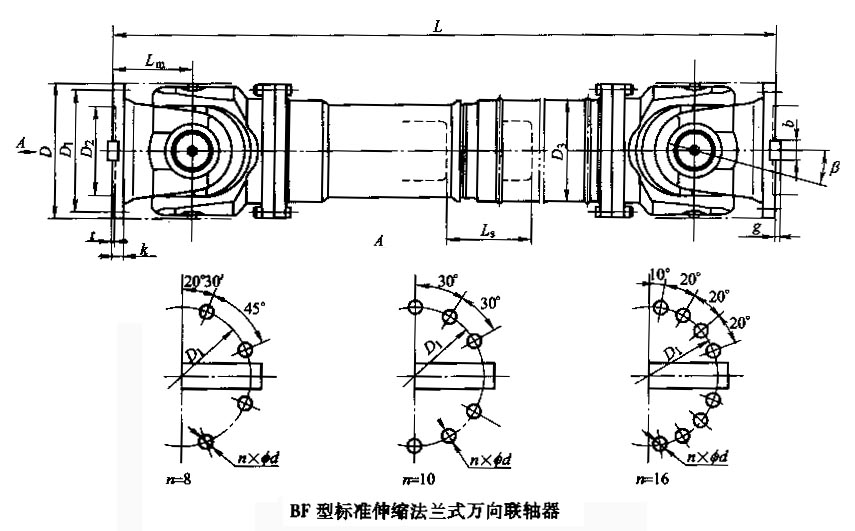

BF型十字軸式萬向聯軸器基本參數和主要尺寸 (JB/T 5513-91) mm |
|
|
型號
|
回轉
直徑
D
|
公稱轉矩
Tn
kN.m
|
疲勞轉矩
Tf
kN.m
|
軸線折角
β
|
伸縮量
|
尺寸
|
轉動慣量 kg.m2
|
質量 kg
|
|
Ls
|
Lmin
|
D3
|
Lm
|
Lmin
|
每增長 100mm
|
Lmin
|
每增長 100mm
|
|
SWC180BF
|
180
|
12.5
|
6.3
|
≤25
|
100
|
810
|
114
|
110
|
0.267
|
0.0070
|
80
|
2.8
|
|
SWC225BF
|
225
|
40
|
20
|
≤15
|
140
|
920
|
152
|
120
|
0.778
|
0.0234
|
138
|
4.9
|
|
SWC250BF
|
250
|
63
|
31.5
|
≤15
|
140
|
1035
|
168
|
140
|
1.445
|
0.0277
|
196
|
5.3
|
|
SWC285BF
|
285
|
90
|
45
|
≤15
|
140
|
1190
|
194
|
160
|
2.873
|
0.0510
|
295
|
6.3
|
|
SWC315BF
|
315
|
125
|
63
|
≤15
|
140
|
1315
|
219
|
180
|
5.094
|
0.0795
|
428
|
8.0
|
|
SWC350BF
|
350
|
180
|
90
|
≤15
|
150
|
1410
|
267
|
194
|
9.195
|
0.2219
|
632
|
15.0
|
|
SWC390BF
|
390
|
250
|
125
|
≤15
|
170
|
1590
|
267
|
215
|
16.62
|
0.2219
|
817
|
15.0
|
|
SWC440BF
|
440
|
355
|
180
|
≤15
|
190
|
1875
|
325
|
260
|
28.24
|
0.4744
|
1290
|
21.7
|
|
SWC490BF
|
490
|
500
|
250
|
≤15
|
190
|
1985
|
325
|
270
|
46.33
|
0.4744
|
1631
|
21.7
|
|
SWC550BF
|
550
|
710
|
355
|
≤15
|
240
|
2300
|
426
|
305
|
86.98
|
1.3570
|
2567
|
34.0
|
|
SWC620BF
|
620
|
1000
|
500
|
≤15
|
240
|
2500
|
426
|
340
|
147.50
|
1.357
|
3267
|
34.0
|
|
