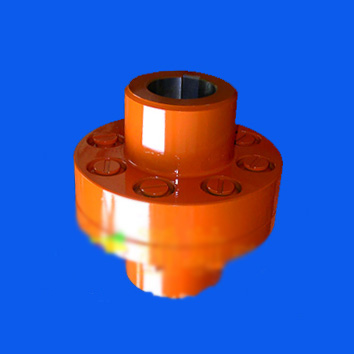

XL(LX)型彈性星型聯軸器 特點及應用場合：具有補償兩軸相對偏移、減振、緩沖性能、徑向尺寸小，結構簡單、不用潤滑、承載能力較高，維護方使、更換彈性元件需軸向移動,適用于聯接同軸線，起動頻繁，正反轉變化，中速、中等轉矩傳動軸系和要求工作可靠性高的工作部位。不適用于重載、低速及軸向尺寸受艱制，更換彈性元件后兩軸對中困難的部位。 XL型--基本型；XLD型--擴大軸孔型；

XL(LX)型彈性星型聯軸器的基本尺寸和參數(JB/T 10466-2004)  mm




型號	公稱扭矩 N.m	許用轉速 rpm	軸孔直徑 d1、d2	軸孔長度 L1、L2	L。	D	D1 D2	E	S	轉動慣量 kg.m2	重量  kg
XL1	20	19000	6-19	25	66	40	32	16	2	0.00008	0.30
XL2	70	14000	8-24	30	78	55	40	18	2	0.0002	0.61
XL3	190	11800	10-28	35	90	65	48	20	2.5	0.0007	1.00
XL4	380	9500	12-38	45	114	80	66	24	3	0.002	2.08
XL5	530	8000	14-42	50	126	95	75	26	3	0.004	3.21
XL6	620	7100	15-48	56	140	105	85	28	3.5	0.006	4.41
XL7	750	6300	20-55	65	160	120	98	30	4	0.012	6.64
XL8	850	5600	22-65	75	185	135	115	35	4.5	0.025	10.13
XL9	1950	4750	30-75	85	210	160	135	40	5	0.054	16.03
XL10	4800	3750	40-90	100	245	200	160	45	5.5	0.139	27.50
XL11	6800	3350	50-100	110	270	225	180	50	6	0.245	38.50
XL12	8000	3000	60-110	120	295	255	200	50	6	0.435	54.0
XL13	10000	2650	60-125	140	340	290	230	60	7	0.85	81.8
XL14	14500	2380	60-140	155	375	320	255	65	7.5	1.4	109.7
XL15	20000	2000	80-160	175	425	370	290	75	9	2.72	162.7
XL16	23500	1800	85-180	195	475	420	325	85	10.5	4.95	230.8
