鎮江眾諾重工機械有限公司

當前位置: 主頁 > 產品展示 > 萬向軸 > 大伸縮單型萬向聯軸器

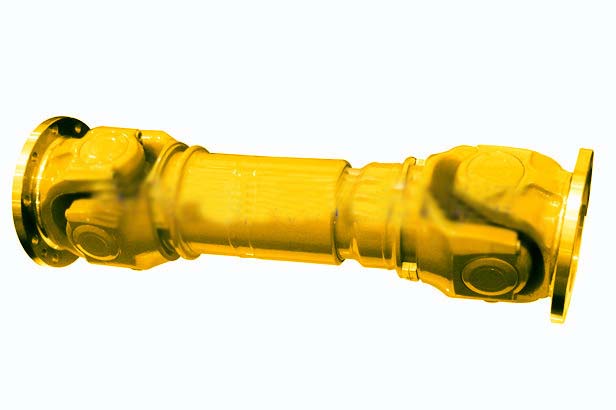

大伸縮單型萬向聯軸器

時間:2013-10-14 14:04來源:未知 作者:www.cou420u46.cn 點擊:次
SWP-F型萬向聯軸器 特點及應用場合：軸承是易損件．為便于更換軸承，將軸承座壓蓋作成剖分式，螺栓聯接，可在β≤5°～10°工況下工作。適用于軋鋼機械、起重運輸機械、工程機械、礦山機械、石油機械及其他重型機械，聯接兩個不同軸線的軸系傳動，不能緩沖、減振。
    A型--有伸縮長型；
    B型--有伸縮短型；
    C型--無伸縮短型；
    D型--無伸縮長型；
    E型--有伸縮雙法蘭長型；
    F型--大伸縮長型；
    ZG型--正裝貫通型
    FG型--反裝貫通型

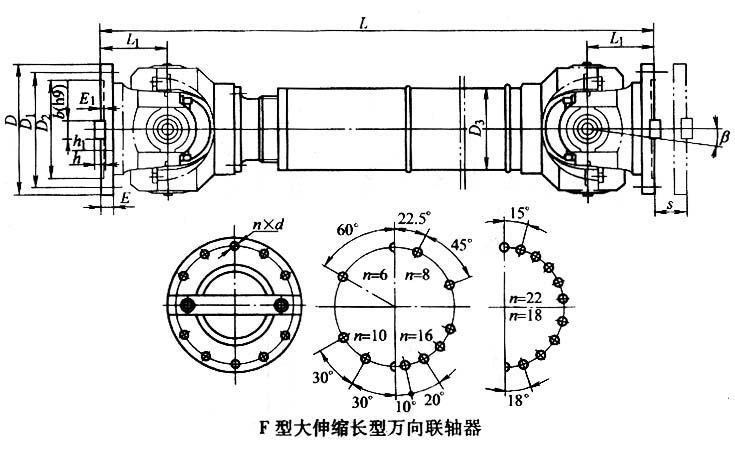

SWP  F型大伸縮單型萬向聯軸器 基本參數和主要尺寸(JB/T 3241-2005)　　　　mm
型號
回轉直徑
D
公稱轉矩
Tn N.m
疲勞轉矩
Tf  kN.m
軸線折角
β
伸縮量
S
尺 寸
轉動慣量 kg.m2
質量 kg
Lmin
D3
L1
Lmin
每增長
100 mm
Lmin
每增長
100 mm
SWP160F
160
16
8
≤10
150
770
114
85
0.14
0.0059
51
2.1
SWP180F
180
20
10
≤10
170
830
121
95
0.23
0.0072
64
2.3
SWP200F
200
31.5
16
≤10
190
950
127
110
0.40
0.0114
88
3.4
SWP225F
225
40
20
≤10
210
1070
152
130
0.66
0.0290
120
6.6
SWP250F
250
63
31.5
≤10
220
1110
168
135
1.06
0.0407
158
7.3
SWP285F
285
90
45
≤10
240
1270
194
150
2.24
0.0702
255
9.4
SWP315F
315
140
63
≤10
270
1410
219
170
3.99
0.1144
344
12.0
SWP350F
350
180
90
≤10
290
1540
245
185
6.90
0.1663
460
13.6
SWP390F
390
250
112
≤10
315
1680
273
205
11.90
0.2695
600
18.0
SWP435F
435
355
160
≤10
335
1880
299
235
22.41
0.3645
985
20.0
SWP480F
480
450
224
≤10
350
2080
351
265
39.09
0.7028
1365
28.0
SWP550F
550
710
315
≤10
360
2230
402
290
62.12
1.1842
1785
35.7
SWP600F
600
1000
500
≤10
370
2800
450
360
100.48
1.7159
2403
40.5
SWP640F
640
1250
630
≤10
380
2920
480
385
168.28
2.3080
3207
48.3
