分體制動輪梅花聯軸器

時間:2013-10-14 13:48來源:未知作者:www.cou420u46.cn 點擊:次

MLL-I(LMZ-I)梅花聯軸器特點及應用場合：具有補償兩軸相對偏移、減振、緩沖性能、徑向尺寸小，結構簡單、不用潤滑、承載能力較高，維護方使、更換彈性元件需軸向移動 (MLS型除外)，適用于聯接同軸線，起動頻繁，正反轉變化，中速、中等轉矩傳動軸系和要求工作可靠性高的工作部位。不適用于重載、低速及軸向尺寸受艱制，更換彈性元件后兩軸對中困難的部位。

ML型--基本型；

MLL-II型--分體式制動輪型；

MLL-I型--整體式制動輪型；

MLZ型--單法蘭盤；

MLS型--雙法蘭盤；

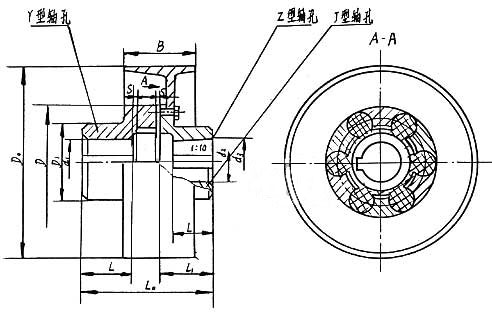

MLL-I(LMZ-I)型分體式制動輪梅花形彈性聯軸器的參數及主要尺寸：(GB/T 5272-85) mm

型號	公稱轉矩 Tn N.m	軸孔直徑 d₁,d₂,d_z	軸孔長度		L₀	D₀	B	D	彈性件型號	質量 kg
			Y	Z,J
			L、L₁
MLL4-I-160	140-400	25-42	62-112	44-84	151-251	160	70	105	MT4	8.5
MLL4-I-200						200	80			9.5
MLL5-I-200	250-800	30-48	82-112	60-84	197-257	200	85	125	MT5	13.8
MLL6-I-200	400-1120	35-55	82-112	60-84	203-263	200	85	145	MT6	16.7
MLL6-I-250						250	105			21.7
MLL6-I-250	710-2240	45-65	112-142	84-107	265-325	250	105	170	MT7	26.3
MLL7-I-250						315	135			34.7
MLL8-I-315	1120-3550	50-75	112-142	84-107	272-332	315	135	200	MT8	47.3
MLL8-I-400						400	170			61.3
MLL9-I-400	1800-5600	60-95	142-172	107-132	334-394	400	170	230	MT9	84.0
MLL9-I-500						500	210			108
MLL10-I-500	2800-9000	70-110	142-212	107-167	334-484	500	210	260	MT10	132
MLL11-I-630	4000-12500	80-120	172-212	132-167	411-491	630	265	300	MT11	197
MLL12-I-710	7100-20000	90-130	172-252	132-202	417-577	710	300	360	MT12	212
MLL13-I-800	8000-25000	100-140	212-252	167-202	497-577	800	340	400	MT13	294
