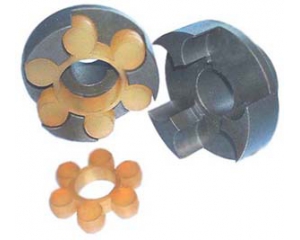

MLL-II(LMZ-II)梅花聯軸器 特點及應用場合：具有補償兩軸相對偏移、減振、緩沖性能、徑向尺寸小，結構簡單、不用潤滑、承載能力較高，維護方使、更換彈性元件需軸向移動 (MLS型除外)，適用于聯接同軸線，起動頻繁，正反轉變化，中速、中等轉矩傳動軸系和要求工作可靠性高的工作部位。不適用于重載、低速及軸向尺寸受艱制，更換彈性元件后兩軸對中困難的部位。

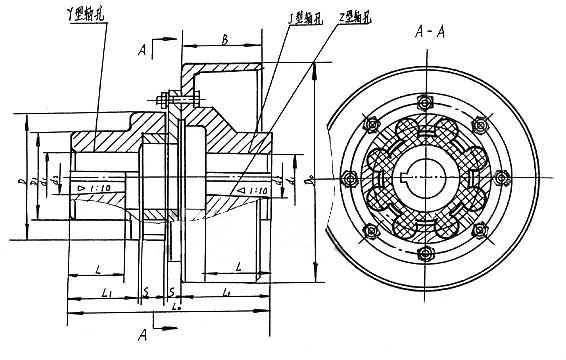

MLL-II(LMZ-II)整體制動輪梅花聯軸器的參數及主要尺寸：(GB/T5272-85) mm



型號	公稱轉矩 Tn N.m	許用轉速 n/min	軸孔直徑 d1，d2，dz	軸孔長度			L0	D0	B	D	D1	S	彈性件 型號	質量 kg
				Y	Z,J
				L	L	L1
MLL4-II-160	250	4750	25,28	62	44	62	190.5	160	70	105	65	3.5	MT4	10
			30,32,35,38	82	60	82	210.5
			40,42	112	84	112	265.5
MLL4-II-200		3800	25,28	62	44	62	215.5	200	85					14
			30,32,35,38	82	60	82	235.5
			40,42	112	84	112	265.5
MLL5-II-200	400		30,32,35,38	82	60	82	242			125	75	4	MT5	16.5
			40,42,45,48	112	84	112	272
MLL6-II-200	630		35,38	82	60	82	249			145	85	4.5	MT6	20.5
			40,42,45,48,48,50,55	112	84	112	279
MLL6-II-250		3050	35,38	82	60	82	279	250	105					25.6
			40,42,45,48,48,50,55	112	84	112	309
MLL7-II-250	1120		45,48,48,50,55	112	84	112	312			170	100	5.5	MT7	31.4
			60,63,65	142	107	142	372
MLL7-II-315		2400	45,48,48,50,55	112	84	112	312	315	135					38.2
			60,63,65	142	107	142	372
MLL8-II-315	1800		50,55	112	84	112	351			200	120	6.5	MT8	55.5
			60,63,65,70,71,75	142	107	142	416
MLL8-II-400		1900	50,55	112	84	112	351	400	170					75.3
			60,63,65,70,71,75	142	107	142	416
MLL9-II-400	2800		60,63,65,70,71,75	142	107	142	421			230	150	7.5	MT9	92.9
			80,85,90,95	172	132	172	451
MLL9-II-500		1500	60,63,65,70,71,75	142	107	142	275	500	210					138
			80,85,90,95	172	132	172	505
MLL10-II-500	4500		70,71,76	142	107	142	490			260	180		MT10	180
			80,85,90,95	172	132	172	520
			100,110	212	167	212	560
MLL11-II-630	6300	1200	80,85,90,95	172	132	172	580	630	265	300	200	8.5	MT11	250
			100,110,120	212	167	212	620
MLL12-II-710	11200	1050	90,95	172	132	172	630	710	300	360	225	9	MT12	290
			100,110,120,125,130	212	167	212	670
MLL13-II-800	12500	950	100,110,120,125,130	212	167	212	710	800	340	400	250		MT13	320
			130,140	252	202	252	750
